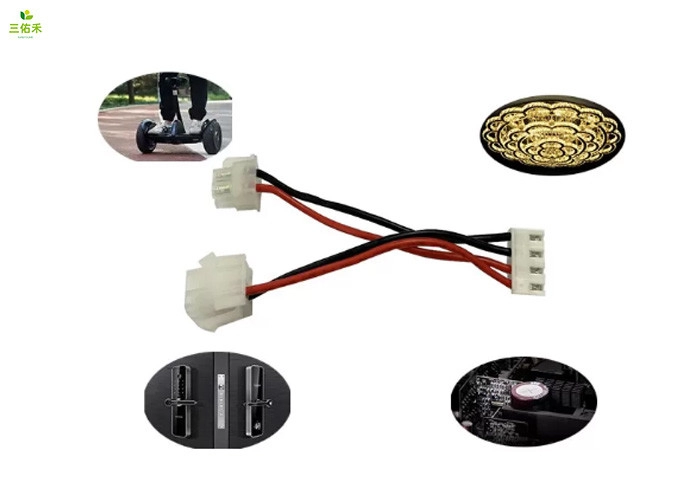

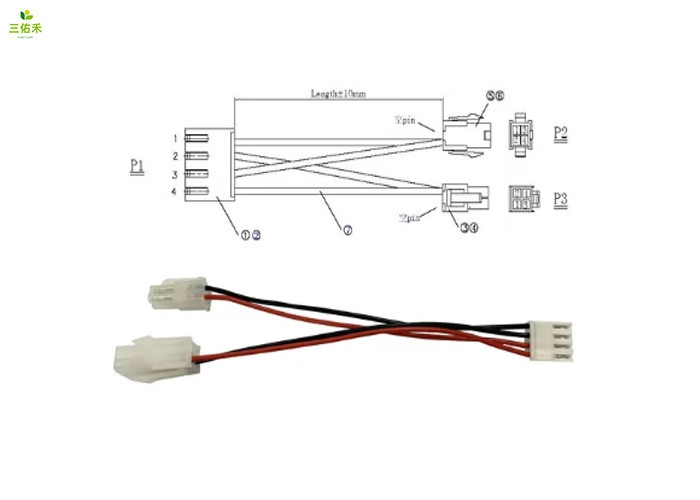

用于电子产品的电子线束 100mm 4 针 1000V 白色外壳端子线
产品特性
Product characteristics
使用连接线的优点：
1、改进生产工艺：
该连接器简化了电子产品的组装过程。
2、维修方便：
如果电子元件出现故障，在安装连接器时可以快速更换故障元件。
3.易于升级：
随着技术的进步，可以在安装连接器的同时更新组件，可以用新的更完美的替换旧的。
4.提高设计灵活性：
在设计和集成新产品以及使用组件形成系统时，连接器的使用为工程师提供了更大的灵活性。
关于定制：
可定制同类线束——根据您的图纸或样品要求定制线束的长度、规格、颜色等，技术研发一对一服务； 为客户提供免费样品
如果您在图片中找不到您需要的确切产品，请及时联系我或将您的样品/图纸发送给我们，我们会尽快回复您。
参数:
| 产地 | 中国，昆山 |
| 品牌 | SYH |
| 应用 | 电机产品、办公设备、工业设备、金融设备、医疗设备、IT产品等 |
| 连接器 | 1.0公头转母头连接器或定制 |
| 线规 | 22AWG或定制 |
| 线长 | 100mm 或定做 |
| 线色 | 黑色、红色、黄色或定做 |
| 工作温度 | -40°C~+105°C |
| MOQ | 可接受小批量，详情咨询客服 |
| 样品 | 可提供样品进行评估 |
| 服务 | 接受OED ODM |
| 交期 | 收到付款后3-15个工作日 |
| 包装 | 每包100/200/300/500pcs，纸箱包装货依据您的要求 |
| 测试 | 发货前100%功能性可靠性测试 |
AWG(AMERICAN WIRE GANGE)规格：
| AWG | 外径(mm) | 截面积(mm²) | 电阻(MΩ) | AWG | 外径(mm) | 横截面(mm²) | 电阻 (MΩ) |
| 4/0 | 11.684 | 107.2193 | 0.16 | 27 | 0.3607 | 0.1022 | 198.74 |
| 3/0 | 10.4038 | 85.0114 | 0.2 | 28 | 0.3200 | 0.0804 | 214.32 |
| 2/0 | 9.2659 | 67.4321 | 0.26 | 29 | 0.2870 | 0.0647 | 266.47 |
| 1/0 | 8.2525 | 53.4880 | 0.32 | 30 | 0.2540 | 0.0507 | 640.26 |
| 1 | 7.3482 | 42.4086 | 0.41 | 31 | 0.2261 | 0.0401 | 429.56 |
| 2 | 6.5430 | 33.6240 | 0.51 | 32 | 0.2302 | 0.0324 | 531.65 |
| 3 | 5.8268 | 26.6652 | 0.65 | 33 | 0.1803 | 0.0255 | 674.98 |
| 4 | 5.1892 | 21.1492 | 0.82 | 34 | 0.1600 | 0.0201 | 857.28 |
| 5 | 4.6203 | 16.7657 | 1.03 | 35 | 0.1422 | 0.0159 | 1085.00 |
| 6 | 4.1148 | 13.2980 | 1.63 | 36 | 0.1270 | 0.0127 | 1361.02 |
| 7 | 3.6652 | 10.5509 | 2.06 | 37 | 0.1143 | 0.0103 | 1680.27 |
| 8 | 3.2639 | 8.3669 | 2.6 | 38 | 0.1016 | 0.0081 | 2126.60 |
| 9 | 2.9058 | 6.6315 | 3.28 | 39 | 0.0889 | 0.0062 | 2777.60 |
| 10 | 2.5883 | 5.2615 | 4.14 | 40 | 0.0787 | 0.0049 | 3540.64 |
| 11 | 2.3038 | 4.1684 | 5.21 | 41 | 0.0711 | 0.0040 | 4339.99 |
| 12 | 2.0523 | 3.3081 | 6.56 | 42 | 0.0635 | 0.0032 | 5444.09 |
| 13 | 1.8288 | 2.6268 | 8.28 | 43 | 0.0559 | 0.0025 | 7030.07 |
| 14 | 1.6281 | 2.0820 | 10.44 | 44 | 0.0508 | 0.0020 | 8506.39 |
| 15 | 1.4503 | 1.6521 | 10.44 | 45 | 0.0447 | 0.0016 | 10984.5 |
| 16 | 1.2903 | 1.3076 | 13.18 | 46 | 0.0399 | 0.0012 | 138.04 |
| 17 | 1.1506 | 1.0398 | 16.58 | 47 | 0.0356 | 0.0010 | 17360.0 |
| 18 | 1.0236 | 0.8229 | 20.95 | 48 | 0.0315 | 0.0008 | 22129.0 |
| 19 | 0.9119 | 0.6530 | 26.40 | 49 | 0.0282 | 0.0006 | 27615.9 |
| 20 | 0.8128 | 0.5189 | 33.23 | 50 | 0.0251 | 0.0005 | 34716.4 |
| 21 | 0.7239 | 0.4116 | 41.89 | 51 | 0.0224 | 0.0004 | 43938.0 |
| 22 | 0.6426 | 0.3243 | 53.16 | 52 | 0.0198 | 0.0003 | 55926.3 |
| 23 | 0.5740 | 0.2588 | 66.62 | 53 | 0.0178 | 0.0002 | 69439.9 |
| 24 | 0.5105 | 0.2047 | 84.22 | 54 | 0.0157 | 0.0002 | 88516.0 |
| 25 | 0.4547 | 0.1624 | 106.19 | 55 | 0.0140 | 0.0002 | 112481.2 |
| 26 | 0.4039 | 0.1281 | 134.59 | 56 | 0.0124 | 0.0001 | 111714.1 |
